產品介紹

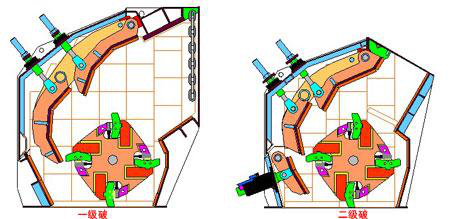

     NPF系列歐版反擊破是邁斯特重工技術工程師在礦山破碎設備領域又一次突破，最大進料可達到1200mm，和傳統反擊破相比大幅提高破碎比，調整專用裝置可以在一級破和二級破之間自由轉換，保證了反擊破獨特的粒型優勢的同時大幅提高產量，是目前破碎設備領域的先進破碎設備。適用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，以及高速公路建設、水利工程、建筑碎石、機制砂加工等領域。

產品介紹

1、構造簡單、體積大、生產能力大、生產成本低。

2、破碎功能全、生產率高、機件磨耗小、綜合效益高。

3、反擊板與板錘間隙調節方便，可有效控制出料粒度，顆粒形狀好。

4、破碎比大，可達40，因此可以簡化破碎流程，可使三段破碎變成兩段或一段破碎，降低選礦廠設備費用。

5、配有多功能液壓站，具有液壓高速排料間隙，反擊板穩定減振以及機體自動開啟等多項功能。

6、具有選擇性破碎作用，并且破碎產品粒度較均勻，形狀多數為立方體石子，在橋梁建造、高速筑路、 碼頭、機場建造等中有廣泛的應用。

7、破碎設備自動化程度高，破碎比大，生產效率高，處理量大，經過破碎的產品呈立方體狀，針片狀含量低，無內裂縫，搞壓強度高。

8、設備維護保養簡便，易損件采用目前國內高強耐磨材料，損耗小，使用壽命長，能為客戶帶來可觀的經濟效益。

9、破碎設備不斷的更新與研發，延長了易損件，使用壽命長，容易保養與維修。

工作原理

       本機器是一種利用沖擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的高速?zèng)_擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。本機在反擊板后采用彈簧保險裝置，當非破碎物進入破碎腔后，前后反擊架后退，非破碎物從機內排出。

設備實拍

技術參數

型號	轉子工作圓直徑 (mm)	轉子有效寬度 (mm)	進料口尺寸 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量 (kg)	外形尺寸 （長×寬×高） (mm)	機型
NPF-1110	1100	1000	820x1020	130-210	160-200	9250	2626x2016x3055	中碎系列
NPF-1213	1200	1300	879x1320	180-280	200-250	12780	2809x2529x3145
NPF-1315	1300	1500	930x1540	225-350	250-315	16130	2875x2750x3395
NPF-1620	1500	1520	955x2040	400-650	400(2x200)-500(2x250)	45500	3408x3600x4950
NPF-1313	1300	1300	1225x1335	300-480	200-250	17800	2972x2560x3765	粗碎系列
NPF-1415	1400	1500	1320x1540	350-600	250-315	21815	2985x2790x4000
NPF-1520	1500	2000	1634x2040	360-800	400(2x200)-500(2x250)	27100	3391x3400x3950
NPF-2023	2000	2300	1986x2310	1160-1970	1000(2x500)	74230	5151x4424x6000
