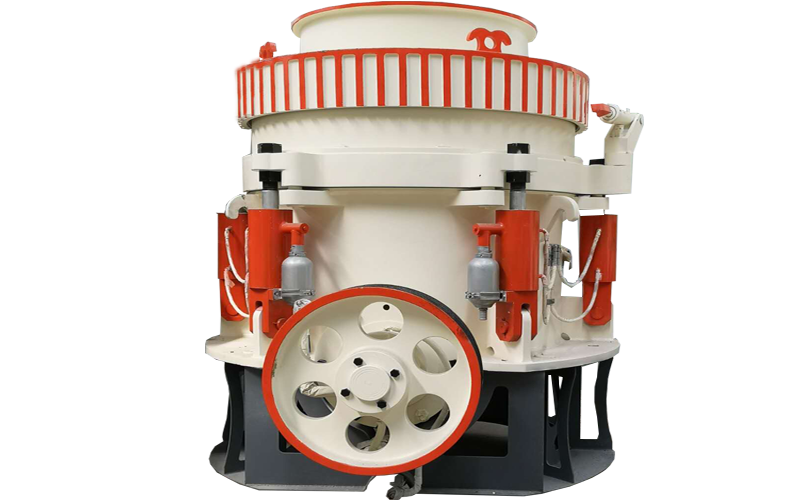

產品介紹

     多缸液壓圓錐破碎機適用于破碎中等和中等以上硬度的各種礦石和巖石等，如石灰石、鐵礦石、鵝卵石、有色金屬礦石、花崗巖、玄武巖、石灰?guī)r、石英巖和沙巖等。其高轉速、高破碎容量與獨特的設計令破碎后的成品具有極其優質的立方體型，而易于維護的特點又可確保超凡的高穩定性操作，在世界各地享有盛名，是當今礦山建筑行業替代彈簧圓錐破碎機和更新一般液壓圓錐破碎機的新一代產品。

    HP系列多缸液壓圓錐破碎機是適合于破碎高硬物料，且對產品粒形要求嚴格的新型圓錐破碎機，該機比傳統彈簧圓錐破碎機性能更優越。

性能特點

1、采用固定主軸、小球面軸互等的優化結構，比彈簧圓錐破的效率高5%-15%。

2、采用特有的層壓破碎原理，使得成品中立方體比例明顯提高，針片狀顆粒減少，級配更加合理。

3、破碎沖程、破碎速度和破碎腔型的完美結合，比彈簧圓錐破的產量高35%-60%。

4、當雜物進入腔體時，過鐵保護裝置會自動將其釋放，然后立即復位，不影響設備的正常運行。

5、多點分體的液壓潤滑控制系統，可確保設備軸承潤滑的雙重保護和過載保護。

6、整體設計造型美觀、結構緊湊，易損件少，維修方便等優點。

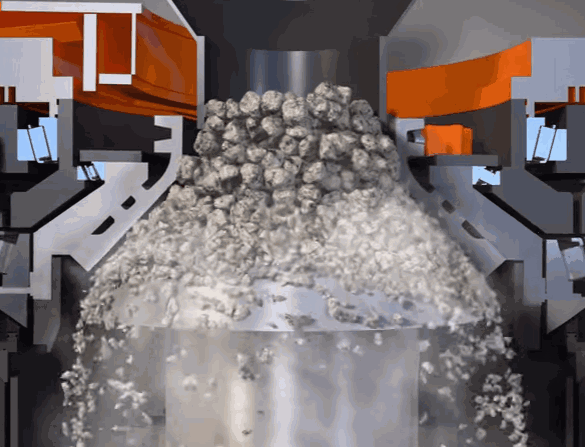

工作原理

    在工作時通過電動機的旋轉帶動帶輪或聯軸器、 傳動軸和圓錐部在軸心線下使偏心軸做周期性旋擺運動。在物料從料口進入破碎腔后因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓從而產生破碎的作用。

    液壓保險系統能在機器發生過鐵故障或者悶車現象時通過液壓將支撐套和定錐部排除出故障物，在起到很好的保險作用的同時大大的降低了維修率及提高生產效率。

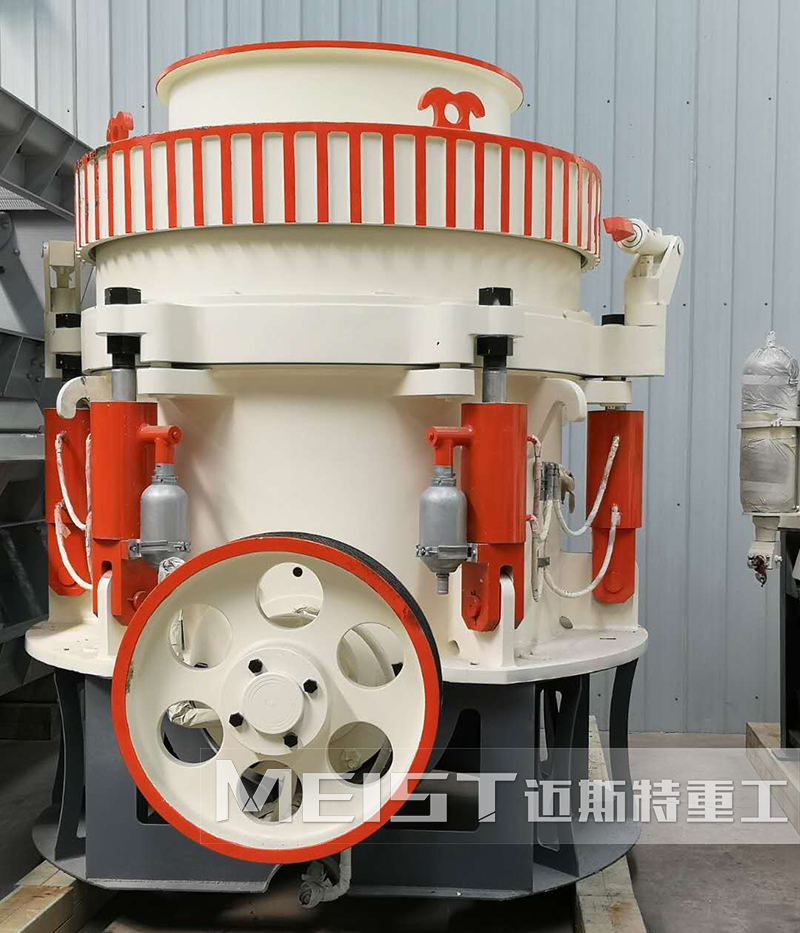

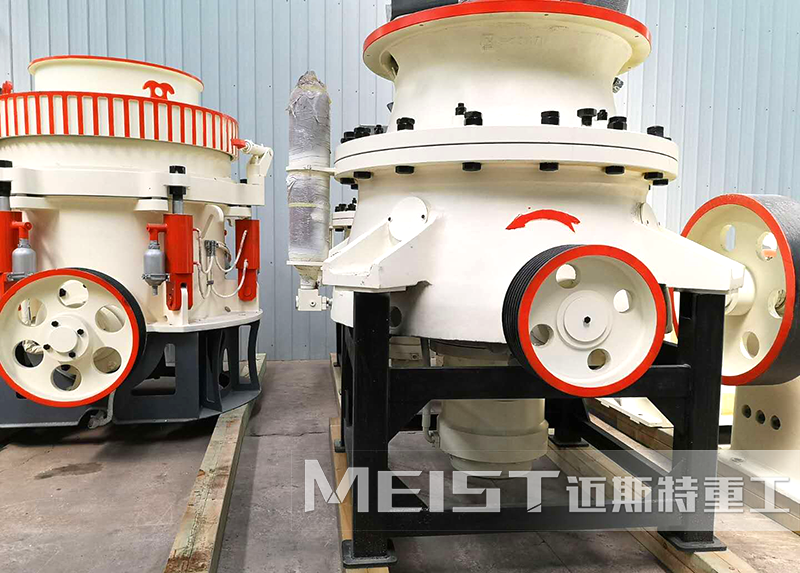

設備實拍

液壓圓錐破碎機技術參數

規格	破碎腔類型	排料口 (mm)	給料口 (mm)	產量 (t/h)	電功率 (t/h)	重量
HP200	F(細）	≥13	95	12-200	160	134
	M（粗）	≥16	120	140-220
	C（粗）	≥19	190	150-250
HP300	F(超細）	≥10	80	100-240	250	18.1
	F(細）	≥13	105	110-260
	M(中）	≥16	150	175-320
	C（粗）	≥20	210	190-380
	EC(超粗）	≥25	230	220-440
HP400	F(細）	≥14	110	185-345	315	26
	M(中）	≥20	196	255-430
	C（粗）	≥25	251	295-560
	EC(超粗）	≥30	295	325-630
HP500	F（超細）	≥13	95	200-430	400	37
	F(細）	≥16	135	280-455
	M(中）	≥22	210	345-605
	C（粗）	≥30	290	405-790
	EC(超粗）	≥38	330	445-855
